3RG4013-3AA00

Descrição

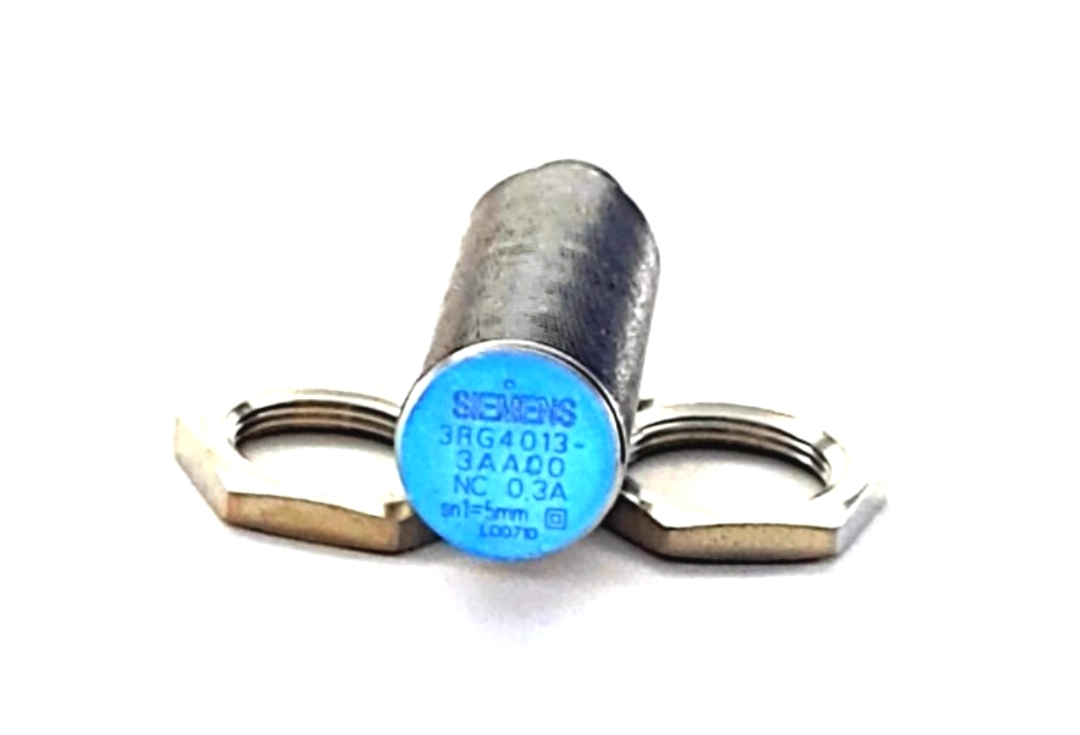

SENSOR INDUTIVO 3RG4013-3AA00

Distância de operação / Schaltabstand
Distância operacional nominal /
Bemessungsschaltabstand
sn 5,0 mm
Distância de operação efetiva /
Realschaltabstand
sr 4,5 ... 5,5 mm
Distância de operação garantida /
Gesicherter Schaltabstand
sa 4,05 mm
Aço macio alvo padrão /
Rua Meßplatte Stahlfahne 37
 18x18x1mm
Precisão de repetição / Reproduzierbarkeit R 0,15 mm
Histerese / Histerese H 0,04 ... 1,15 mm
Fatores de redução / Reduktionsfaktoren Al: 0,40 Cu: 0,30
 Ms: 0,40 Stainl. aço/Edelst.: 0,70

Tensão de alimentação /
Versorgungsspannung

Tensão operacional nominal /
Bemessungsbetriebsspannung
Ue 24 V DC
Faixa de tensão de operação /
Betriebsspannungsbereich
UB 10 ... 60 V DC
Corrente de alimentação sem carga / Leerlaufstrom lo 10 mA
máx. conteúdo ondulado / zul. Restwelligkeit 10%

Saída / Ausgang
Saída / Ausgangsart 3 fios DC pnp / 3 Leiter DC pnp
Corrente operacional nominal /
Bemessungbetriebsstrom
300 mA
Queda de tensão de saída / Spannungsfall max. Ud 2,5 V
Corrente de estado desligado / Reststrom 0,01 mA
Força de curto-circuito / Kurzschlußfestigkeit embutido / eingebaut
Capacidade de suportar sobrecarga /
Überlastfestigkeit
