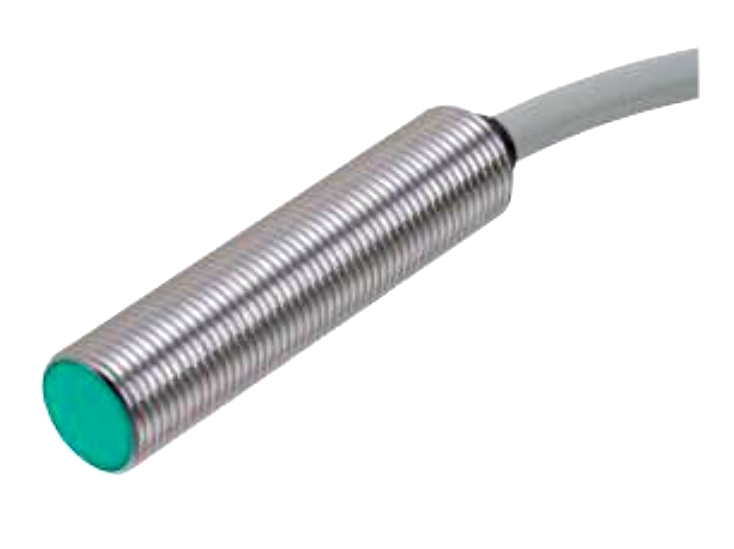

Descrição
Tipo de saída Saída de corrente analógica ou saída de tensão analógica
Instalação quase nivelada
Polaridade de saída DC
Elemento de atuação em aço macio, e. g. 1.0037, SR235JR (anteriormente St37-2)
18 mm x 18 mm x 1 mm
Fator de redução rAl 0,33
Fator de redução rCu 0,28
Fator de redução r304 0,8
Fator de redução rBrass 0,43
Faixa de medição 0 ... 6 mm
Tipo de saída de 4 fios
Avaliações nominais
Condições de instalação
A 2 mm
B 12 mm
C 18 mm
F 14 mm
Tensão operacional 10 ... 30 V, ondulação residual 20% UB
Limite de frequência (3dB) 1000 Hz
Proteção de polaridade reversa sim
Proteção contra curto-circuito sim
Precisão de repetição ± 0,32 mm
Resolução 0 ... 1 µm
Corrente de alimentação sem carga ≤ 10 mA
Parâmetros relacionados à segurança funcional
MTTFd 551 a
Cobertura de diagnóstico (DC) 0%
Saída analógica
Tipo de saída 0 ... 5 V / 1 ... 5 mA
Resistência de carga Saída de corrente A2: 0,4 Ω (UB = 15V) 1 Ω (UB = 30V)
Saída de tensão de corrente de carga A1: ≤ 15 mA
Tempo de recuperação 20 ms
Tolerância de ajuste do ponto zero ≤ ± 10% do valor de escala completa
Desvio de temperatura ± 5% (0 ... 70 ° C)
± 10% (-25 ... 0 ° C)
