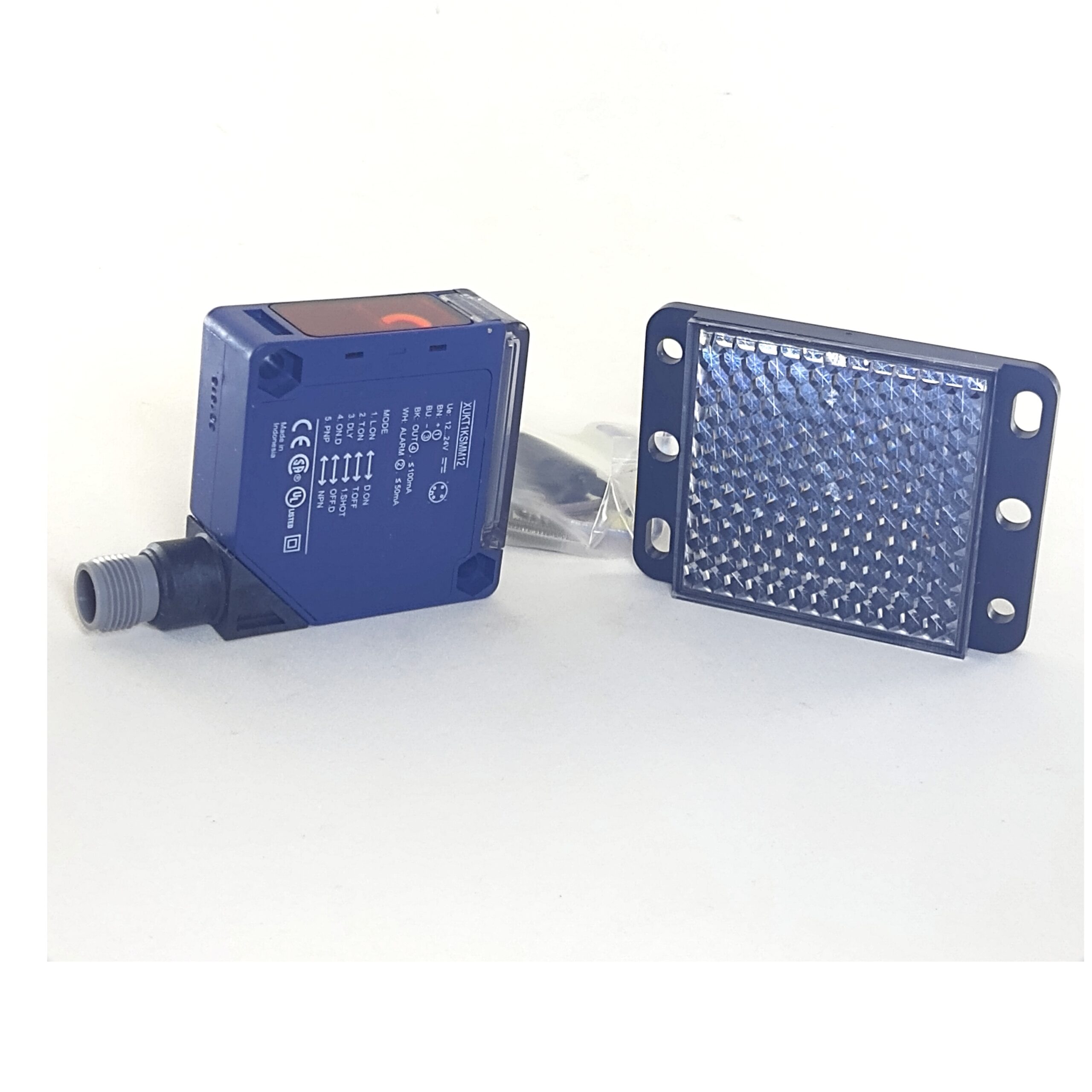

XUKT1KSMM12

Descrição

Linha de produto Sensores fotoelétricos Telemecanique XU
Nome da série Embalagem da aplicação
Tipo de sensor eletrônico Sensor fotoelétrico
Nome do sensor XUK
Projeto do sensor Compacto 50 x 50
Sistema de detecção Reflexo
Material Plástico
Tipo de sinal de saída digital
Tipo do circuito de alimentação CC
Técnica de fiação 3 fios
Tipo de saída digital PNP ou NPN
Função de saída digital 1 NA ou 1 NF programável
Conexão elétrica 1 conector macho M12 ajustável, 2 posições, 4 pinos
Aplicação específica do produto Detecção de objetos transparentes
Emissão Vermelho reflexo
[Sn] distância de detecção nominal 1,5 m reflexo é necessário o refletor XUZC50
Complementar
Material do invólucro PC
Material da lente PMMA
Tipo de saída Estado sólido
Administração de funções de saída Escuro
Adicionar na saída Sem
Composição de cabos 2 x 0,34 mm²
Material de isolamento do fio PVC
Diâmetro externo do cabo 6 mm
LED de status 1 LED para estado de saída
Isenção de responsabilidade Esta documentação não tem como objetivo substituir nem deve ser usado para determinar a adequação ou confiabilidade desses produtos para aplicações específicas
26/05/2021
1
Tensão nominal de fornecimento [Us] 12 ... 24 V DC com protecção reversa de polaridade
Limites de tensão de alimentação 10… 30 V CA / CC
Capacidade de comutação em mA <= 100 mA (proteção contra sobrecargas e curtos-circuitos)
Frequência de comutação <= 1,5 kHz
Queda de tensão máxima <2 V (estado fechado)
Consumo de corrente <= 35 mA sem carga
Faixa de tempo de atraso 0.1 ... 5 s monoestável, com atraso ligado ou desligado (programável) atraso
Atraso máximo primeiro até 80 ms
Resposta de atraso máximo 0,3 ms
Retardo máximo de recuperação 0,3 ms
Configuração Ajuste da sensibilidade por potenciômetro
Profundidade 50 mm
Altura 50 mm
Largura 18 mm
Peso líquido 0,035 kg
Composição do kit Braçadeira XULZ41
Sensor
Meio ambiente
Certificações do produto UL
CSA
CE
Temperatura ambiente do ar para
funcionamento
-25… 55 ° C
Temperatura ambiente para
empilhar
-40… 70 ° C
Resistência à vibração 7 gn amplitude = +/- 2 mm (f = 10… 55 Hz) conforme IEC 60068-2-6
Resistência ao choque 20 gn (duração = 11 ms) em conformidade com IEC 60068-2-27
Grau de proteção IP65 em conformidade com IEC 60529
IP651 conforme NF C 20-455
Unidades de embalagem
Peso do pacote 1 0,138 kg
Pacote 1 Altura 1.080 dm
Pacote 1 largura 0,900 dm
Pacote 1 Comprimento 0,370 dm
